整车EMC测试标准介绍

2023-08-23   •   orange

汽车电磁兼容标准分为国际标准、地区、国家标准和企业标准。现国际上制定电磁兼容方面的标准化组织有国际标准化组织(ISO)、国际电工委员会(IEC)、国际电工委员会无线电干扰特别委员会(CISPR)。地区标准主要是欧洲ECE法规和EEC指令。国家性标准协会有美国国家标准协会(ANSI),美国联邦通讯委员会(FCC),美国汽车工程协会(SAE),德国邮电部(FTZ),德国电气工程师协会(VDE),英国标准协会(BSI),日本民间干扰控制委员会(VCCI),上述标准协会的作用是与国际标准协调,并且制定各国家自己的标准。

国际上各大型汽车公司都有自己的企业电磁兼容标准,如美国福特公司、通用公司,德国大众、宝马、梅塞德斯-奔驰公司,法国的标致-雪铁龙公司等,其企业标准比国际上通用的标准要严格很多,例如通常国际标准对于汽车抗扰度的要求通常为24V/m,而一些汽车公司则规定为100V/m—200V/m。

整车EMC测试标准:

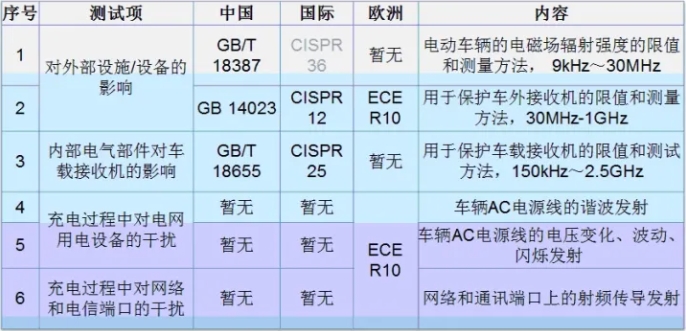

整车对外干扰:


整车EMC测试标准介绍(图1)

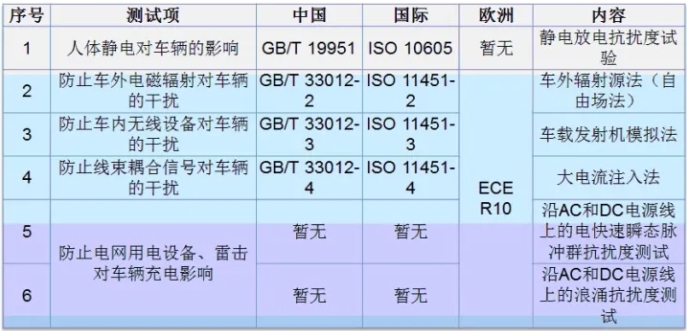

整车抗干扰:


整车EMC测试标准介绍(图2)


注:国标中带T的为**标准,不带T的为强制标准。

当然国标只是一个基本标准,每个整车厂也有自己的整车EMC标准,根据市场定位,每个企业的要求都不太一样。

  零部件EMC测试标准:

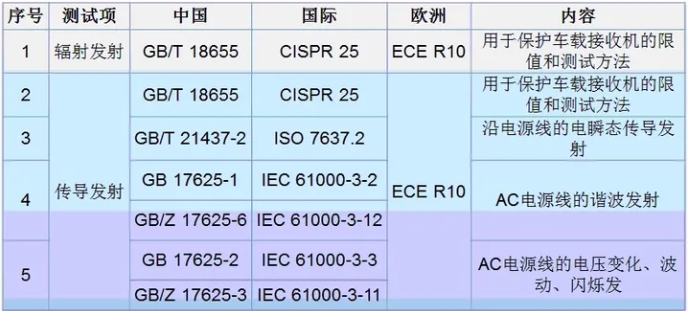

零部件对外干扰:


整车EMC测试标准介绍(图3)

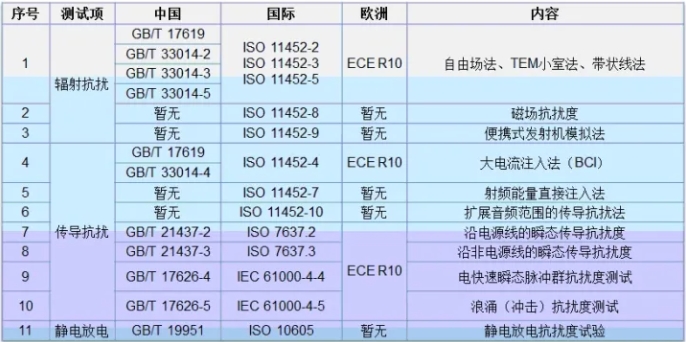

零部件抗干扰:


整车EMC测试标准介绍(图4)

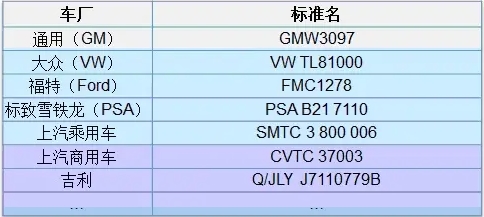

整车厂标准:


整车EMC测试标准介绍(图5)


每个整车厂都有自己的标准,测试项大同小异,测试限值稍有不同,在研发产品前一定要熟读整车厂标准,特别是一些细节的地方,标准不同可能设计也会有针对性的变化。

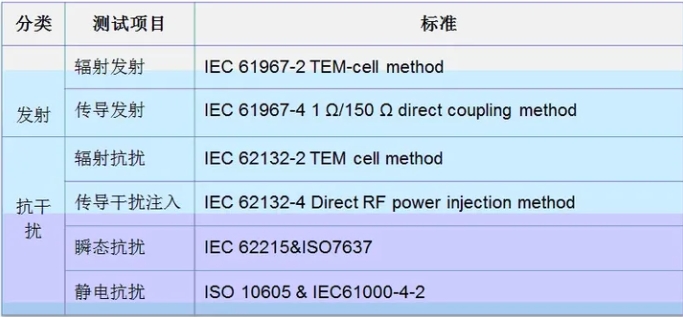

  芯片EMC测试及标准:


整车EMC测试标准介绍(图6)


芯片中传导发射和传导干扰注入(DPI)是IC比较常见的测试。

汽车EMC标准分类可分为EMI(电磁干扰)和EMS(电磁敏感性或电磁抗扰行)两类,EMI主要包括传导发射和辐射发射;EMS主要包括传导抗扰、辐射抗扰和静电ESD。

于测量场均匀性和归一化场地衰减。


整车EMC测试标准介绍就讲到这里了,更多认证信息可点击蓝亚技术BlueAsia官网了解:https://www.cblueasia.com
