CPRI是当代基站两部分之间串行高速数据传输的数字协议，即无线电设备控制（REC），也称为基带单元（BBU），无线电设备（RE）也称为远程无线电单元（RRU）或远程无线电头（RRH）。虽然规定了电气和光学接口，但在大多数情况下，通过光纤电缆实现了两个基站部件之间的物理连接。光纤连接使基站和TMA之间的长RF电缆或天线冗余。只有RRU和天线之间的短射频电缆仍然存在。
由此产生的路径损失和总功耗的减少是将基站分成天线附近的地面和远程RF单元的主要原因。

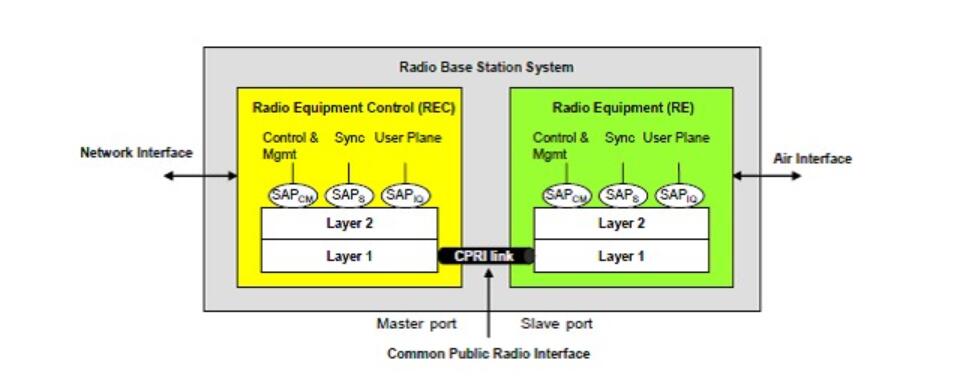

图1显示了两个基本子系统(REC和RE)的架构，显示无线电基站，包括信息类型和接口，允许多个RE(RRU/RH)由REC(BBU)控制。
CPRI接口的特点是数字基带数据的全双工、同步和稳定传输，可以保证高带宽、高吞吐量和低延迟。除了用户信息外，还传输了较少的时间关键数据，如控制信息，如链接设置和RX和TX增益控制的时间对准数据。
时钟和定期控制确保REC（主）和RE（从）同步。定时信息包含在基带数据中。控制字（CW）的帧结构为传输信息提供了基础。从端口侧（RE）将时钟和帧时序与主参考（时钟恢复）同步。这需要正确地映射或解码映射和编码或解码数据，并将CPRI数据重新发送到链拓扑中的另一个RRH。
CPRI协议定义了开放系统互连模型的第一层(PHY)和第二层(MAC)。CPRI没有指定更高层次，但由REC和RE供应商定义和实施。换句话说，为个人用户使用CPRI数据容器和控制和管理信息的可能性很大。
用户(基带LQ)，控制、管理和同步数据流在同一物理界面上重用。图2概述了第一层和第二层的CPRI协议元素。

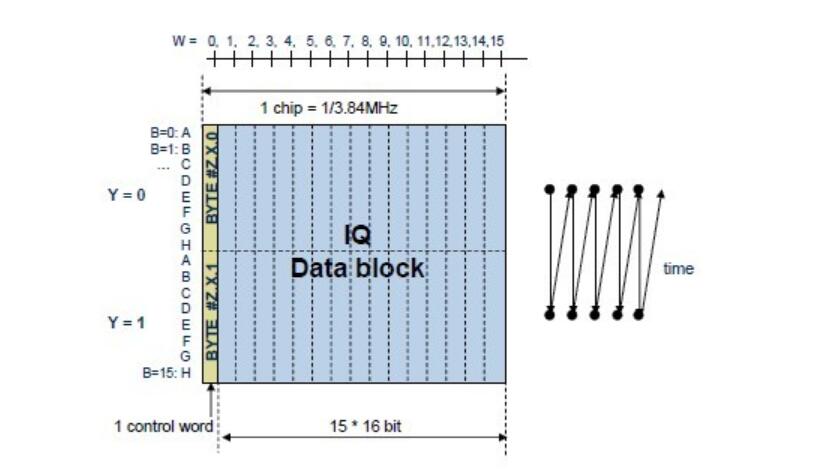

IQ数据以基本帧、超帧和无线电帧的帧结构传输。基本框架由16个单词组成。每帧的第一个字(W0)是CW。用于家庭IQ数据(IQ数据块)的余字(W1-15)。图3中显示了1.28.8MB/s线速的IQ数据块结构示例。
CPRI链路长度可从几米到80公里以上。根据CPRI规范V6.1，数据传输率从614.4mb/s(线路比特率选项1)开始，上升到12.165.12mb/s(线路比特率选项9)。
高速数据传输有几个标准，包括PCIExpress、GBE和SRIO。然而，这些标准不适合与RRH通信。这些标准中的每一个都可以提供高数据速率。然而，作为异步分组协议，它们无法解决时间要求。此外，由于包括交换机和路由实体的网络架构，这些标准不能保证前端基站设备所需的吞吐量和延迟。因此，CPRI是REC（BBU）和RE（RRU/RRH）之间的主要数据传输协议。
与上述精神协议相比，CPRI是一种点对点连接，其中两个端点以相同的时钟速度运行。它是一种面向链接的协议，具有连续的数据传输流，没有数据包或突然和循环滑动。CPRI以数据容器的形式提供透明通道。徐基带IQ数据具有LTE、WiMAX、UMTS等的映射，带宽不同，字位宽不同。适用于单输入、单输出(SISO)和多输入、多输入输出(MIMO)配置。CPRI协议还包括用于链接管理和信内部控制信。
