漏电流测试原理及方法

2022-09-28   •   Orange

漏电流测试原理及方法:

漏电流:在无外部压力和设备故障的情况下,电器相互绝缘的带电部件,接地部件和金属之间通过周围介质形成的电流。漏电流是电子电器产品安全性能的重要实验之一,用于评价电气产品的安全系数。漏电流的存在降低了电子产品的安全系数,甚至造成了客户的潜在安全风险。

漏电流测试原理:

漏电保护检查是检查零火线的进出电流是否一致。如果进出电流比较后不一致,则为漏电。由于漏电后火线电流会从地线上移动,零线电流低于火线电流。

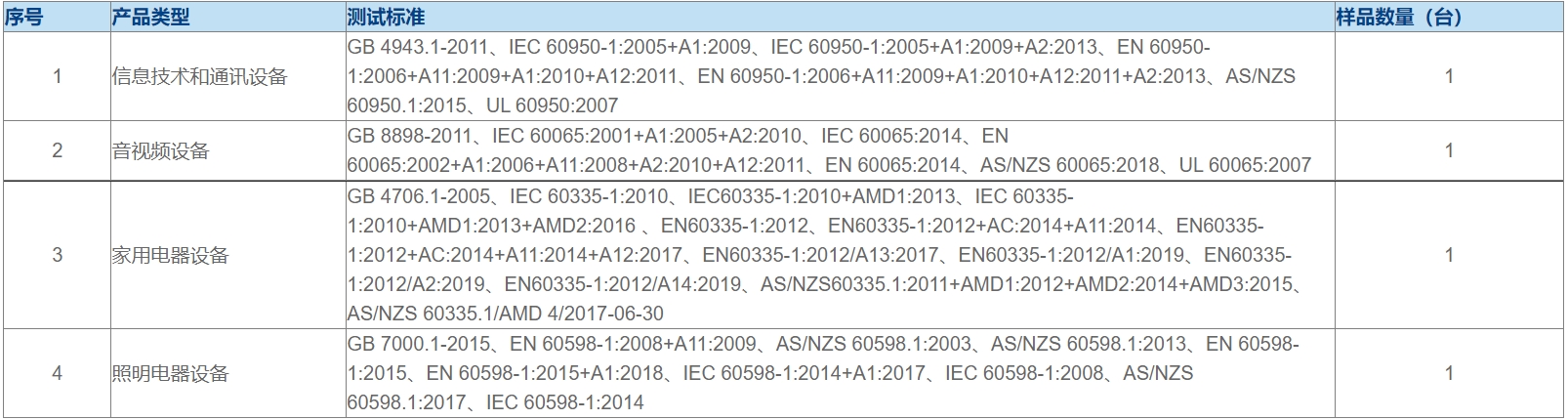

主要检测产品标准及数量:


漏电流测试原理及方法(图1)


漏电流试验方法:

1.插上电源,接通电源开关,指示灯亮;

2.选择电源量程,按下所需电流按钮;

3.选择测试时间;

4.选择泄漏电流报警值;

5.将被测对象连接到测量端,启动仪器。将实验电压升至被测对象额定工作电压的1.06倍(或1.1倍)。转换相位切换开关,读取二次读数,选择大读数泄漏电流值;当转换开关K与零线连接时,测试仪取样中线与外壳之间的泄漏电流。K与相线连接时,检测相线与外壳之间的泄漏电流。必须注意的是:K与零线或K和相线连接,泄漏电流不一定相同,这是因为家用电器的绝缘弱点是随机的。因此,泄漏电流检测应通过K转换极性,并以较大值作为被测电加热器具的泄漏电流值。


漏电流测试原理及方法(图2)


漏电流检测注意事项:

1.泄漏电流测量为带电测量,被测电器外壳为带电。因此,实验人员必须确保安全,各种实验室应制定操作程序,在断开电流前不得触摸被测电器。

2.在工作温度下测量泄漏电流时,如果被测电器不通过隔离***供电,被测电器应彩绝缘性能可靠的物质绝缘垫与地面绝缘。否则,一些泄漏电流会直接流经路面而不通过仪器,影响检测数据的准确性。

3.应尽量减少环境对数据测试的影响,测试环境温度.湿度和绝缘表面的污染对泄漏电流影响很大,温度高,湿度高,绝缘表面污染严重,泄漏电流值大。
