emc测试内容及标准

2022-11-04   •   Orange

EMC试验,又称电磁兼容(EMC),是指对磁场中电子设备的影响水平(EM)和抗干扰性(EMS)电磁兼容性测量包括试验场和试验仪器,是产品质量的重要指标之一。EMC测试是测试电气产品形成的电磁辐射对人体、公共电网等正常运行的电气产品的影响。它被定义为设备和系统可以在其电磁环境中正常运行,而不构成环境中任何不可承受的电磁骚扰能力。这个定义包括两个方面。首先,设备应能在一定的电磁环境中正常运行,即设备应具有一定的电磁抗扰性(EMS);其次,设备本身产生的电磁骚扰对其他电子产品影响不大,即电磁骚扰(EMI)。

EMC测试主要分类:

EMC包含EMI(干扰信号)和EMS(电磁耐受性)。EMI干扰信号是指机器本身执行应有功能时产生的不利于其他系统的电磁噪声;EMS指机器在执行应有功能时不受周围电磁环境影响的能力。

1.EMI(Elecro-Magnetic lnterfemnce)电磁骚扰检测旨在检测电气产品产生的电磁辐射对人体、公共电网等电气产品正常运行的影响。

2.EMS指(Electro-Magnetic Susceptibility)电磁抗扰性是指该设备应能在一定的电磁环境下正常工作。


emc测试内容及标准(图1)


EMI测试的主要内容是什么?

Radiated emission-辐射骚扰检测;

Conduct edemission-传导骚扰检测;

Harmonic-谐波电流骚扰测试;

Flicker-电压变化与闪烁测试;

2.EMS(Electro-Magnetic Susceptibility)---电磁抗扰度测试;

此测试之目的为:检测电器产品能否在电磁环境中稳定工作,不受影响。

EMS测试的主要内容是什么?

ESD-检测静电抗扰度;

RS-射频电磁场辐射抗扰度检测;

CS-射频场感应传导骚扰抗扰检测;

DIP-电压暂降、短期中断和电压变化抗扰性检测;

SURGE-检测浪涌(冲击)的抗扰性;

EFT-快速瞬变脉冲群抗扰性检测;

PFMF-检测工频磁场的抗扰性。

杂散定义:指除负荷频率外的离散频率辐射(远程辐射)。杂散辐射根据其来源可分为传导型和辐射型。

传导杂散:指在天线接口处50欧姆负荷上测量的随机离散信号的电平功率。

辐射杂散:检测设备外壳、结构和互联电缆引起的杂散骚扰。在电波暗室或室外进行测试。

GB/T17626.X系列国家标准:

电磁兼容测试测量技术GB/T17626系列,截至目前,目前最新的国标GB/T共有27个其中《GB/T 17626.5-2019》发布日期为2019年6月4日,,将于2020年1月1日实行,《GB/T 17626.5-2008》旧版标准。

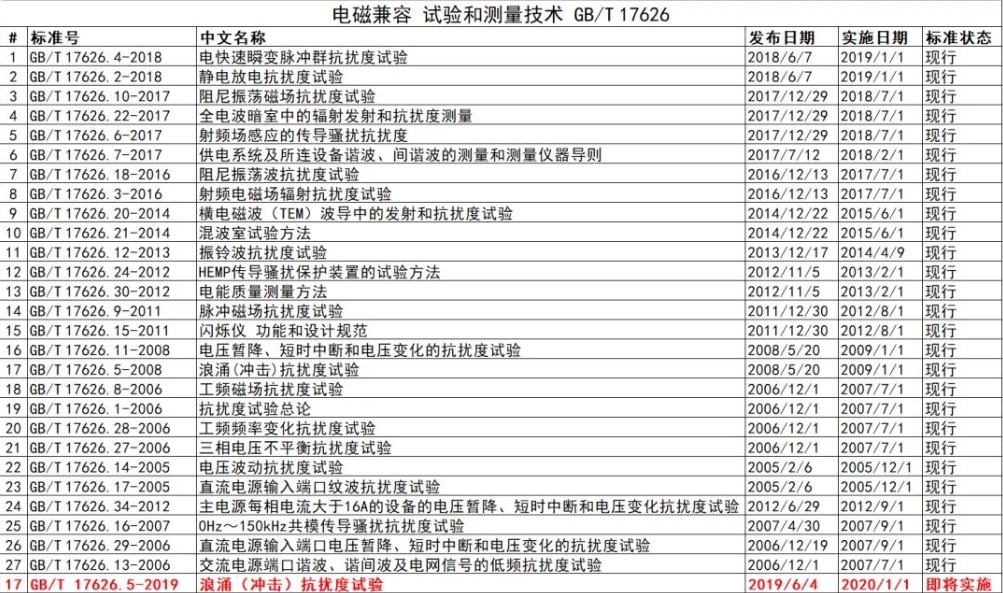

现行最新版标准如下:


emc测试内容及标准(图2)
