无线RF射频测试

2022-12-16   •   Orange

RF是射频的缩写。RF与无线电波传播相关的电磁频谱中的任何频率。当向天线提供射频电流时,会产生电磁场,然后电磁场可以在空间中传播或传播。许多无线技术都是基于射频场传播的。这些频率构成了电磁辐射频谱的一部分。

无线射频测试产品范围:

短距离通信设备(SRD),蓝牙,WIFI和2G/3G/4G/5G等待无线电设备。

无线射频试验标准:

欧盟:EN300220,EN300330,EN300440,EN300328,EN30***3,EN301511,EN301908-1/2/13等;

美国:FCC CFR 47 PART 15 B,PAR 15 C,PART 22,PART 24,PART 27等;

加拿大:RSS-Gen,RSS-210,RSS-247,RSS-132,RSS-133,RSS-139等;

日本:Item 19 of Article 2 Paragraph 1,Item 19-2 of Article 2 Paragraph 1,Item 19-2-2 of Article 2 Paragraph 1,Item 19-3 of Article 2 Paragraph 1等。

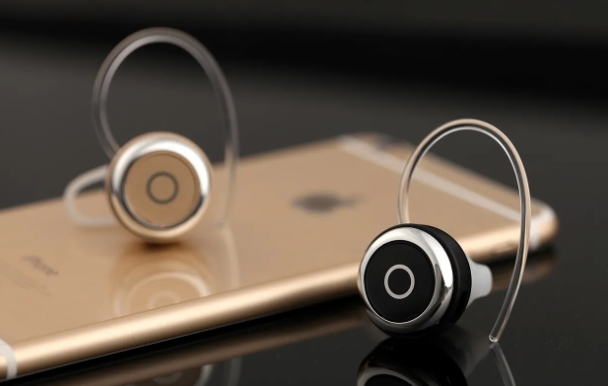

无线RF射频测试(图1)


无线射频测试项目:

1.发射功率测试(传导法,辐射法);

2.发射瞬态功率测试;

3.发射邻道和次邻道功率测试;

4.发射宽带测试;

5.发射频谱特性;

6.发射频率误差相位误差;

7.发射杂散测试(传导法,辐射法);

8.接收最大可用灵敏度;

9.接受相邻通道的选择;

10.接收信号阻塞;

11.接收同信道抑制;

12.接收杂散响应抑制;

13.接收互调响应抑制;

14.SAR测试。

RF试验办理要求:

1.低压条件下工作频率误差不得超过±10ppm,发射功率在杂散限制范围内;

2.停止发射电压应低于制造商宣布的工作电压。

无线射频RF测试步骤如下:

1.将发射机设置为非调制载波连续发射,正确接入频率计;

2.记录各种条件,包括极限条件的频率值;

3.调整供电电源电压,继续从极限低压向下,直至0,中间记录发射频率;

4.记录停止发射时的工作电压节点。
