浪涌测试标准及方法

2024-01-11   •   orange

浪涌(冲击)抗扰度试验,是模拟自然界里的雷击(间接雷)以及供电线路中因大型开关切换所引起的电压变化对供电线路和通信线路的影响。浪涌试验规定了两种波形(1.2/50μs和通信波10/700μs)、幅值为0.5kV到4kV,能量特别大,对EUT的影响可能是破坏性的。10/700μs(俗称通信波)适用于长距离对称通信端口,1.2/50μs适用于电源线端口和其他信号线端口。

浪涌的起因是电力系统的开关瞬态和雷电瞬态;而浪涌抗扰度试验目的是建立一个共同的基准,以评价电气和电子设备在遭受浪涌(冲击)时的性能。根据标准IEC 61000-4-5浪涌冲击抗扰度试验一般要求,雷击浪涌发生器模拟1.2/50us电压波形,8/20us电流波形和组合波(电压波形:10/700us,电流波形:5/320us),通过耦合网络,将波形耦合至被测电路中,已达到实验目的。实验等级则根据电压严酷程度分为1,2,3,4和X级,其中X及为开放级。

浪涌测试标准:

GB/T 17626.5:2008、IEC 61000-4-5:2014+A1:2017、EN 61000-4-5:2014《电磁兼容试验和测量技术浪涌(0冲击)抗扰度试验》

CISPR 14-2:2015、EN 55014-2:2015《家用电器、电动工具和类似器具的电磁兼容要求第2部分:抗扰度》

GB/T 18595-2014《一般照明用设备电磁兼容抗扰度》

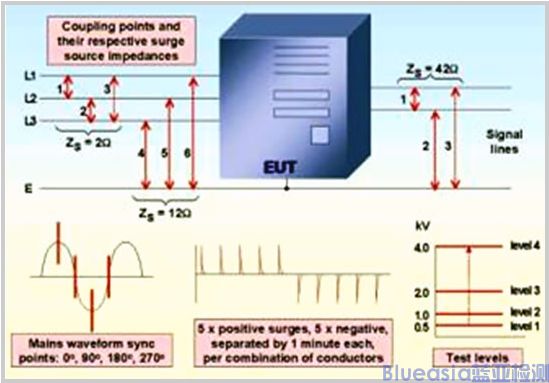

  浪涌抗扰度测试方法:


浪涌测试标准及方法(图1)


浪涌测试标准及方法就讲到这里了,蓝亚技术小编将每天为大家分享认证的相关知识~
