CarPlay有线连接(USB)方案

2023-09-11   •   orange

CarPlay车截是一种更智能、更安全的iPhone驾驶方式。您可以得到路线。拨打电话。.发送和接收信息,欣赏你最喜欢的音乐。都在汽车的内置显示屏上。CarPlay车裁现在为您的CarPlay控制面板提供了更多的应用类别和定制壁纸。

CarPlay有线连接(USB)方案

CarPlay的wired(USB)连接方案要求车载设备至少支持USB2.0 Hi-Speed,它可以同时处理bulk IN和bulk OUT传输。该方案还要求车载设备支持USB Host mode,这要求车载设备在USB device模式下工作,因为Apple设备在Carplay中是USB Host。通常,车载设备USB在USB Host模式下工作,而外部USB设备在USB Device模式下工作,因此在这种情况下,Carplaywired(USB)USB模式切换需要在连接方案中进行。

根据协议要求,角色切换完成后,应注意以下几点:

1.车载设备(USB device)需要等待至少1000ms,目的是等待Apple设备(USB host)来枚举

2.如果1000ms后没有traffic,车载设备(USB device)切换到USB Host模式

3.Apple设备检测到总线掉电(theloss of VBUS),Apple设备切换回USBDevice模式

4.如果是车载设备(USB device)USB总线至少有200ms不活跃(inactivity)状态,车载设备(USBdevice)将切换回USB Host模式

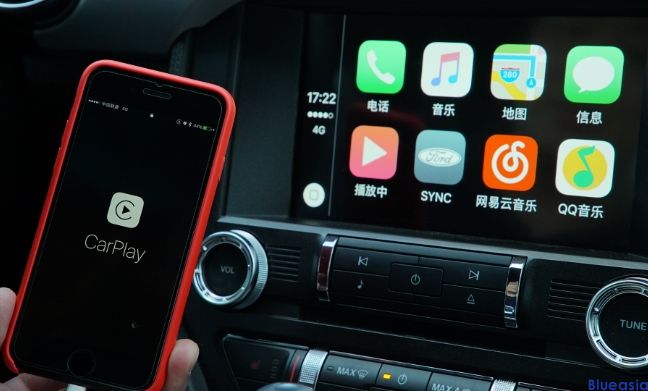

CarPlay有线连接(USB)方案(图1)


接下来,对iAP2在CarPlay wired(USB)连接方案中的接口描述符(Inte***ceDescriptor)和i数据传输(Data Transfers)作一下介绍:

1.IAP2接口描述符(Inte***ce Descriptor)

车载设备(USB Device)与Apple设备(USBHost)建立iAP2连接,需要声明一个vendor指定(vendor-specific)接口有一个bulkIN端点(endpoint)与bulkout端点和(endpoint)。

2.IAP2数据传输(Data Transfers)

Apple设备(USB Host)iAP2数据通过bulkOUT端点发送给车载设备(USB Device)。根据USB协议,如果车载设备是(USBDevice)如果您成功接收到Apple设备发送的IAP2数据,您将回复USBACK包,否则您将回复USBNAK包。如果是车载设备(USB Device)反复回复USB NAK包,超过1秒,就会被视为超时接收。

车载设备成功地在iap2传输通道上建立了iap2连接,并通过iap2进行认证。认证过程中有以下7种iap2控制会话信息:

1.Request Authentication Certificate

2.Authentication Certificate

3.Request Authentication Challenge Response

4.Authentication Response

5.Authentication Failed

6.Authentication Succeeded

7.Accessory Authentication Serial Number

接下来,我们将介绍USB的NCM(Network Control Model)两个接口:

1.USB NCM控制接口(Control Inte***ce)描述符(Descriptor)

2.USB NCM数据接口接口USBNCM数据接口(DataInte***ce)描述符(Descriptor)

车载设备需要在这个接口上完成USB Hi-Speed NCM。该界面需要支持64KB包装的数据报(即40个1514字节的以太网帧)的传输(Ethernet Frame)传输)和16比特的NCM传输块。

使用CarPlayUSBNCM接口的车载设备需要支持至少100Mbps的带宽,TCP和UDP的延迟小于5ms,UDP的丢包率(iperf测试下)小于1%。

当Apple设备连接或断开时,车载设备需要相应地改变NCM接口状态。当Apple设备连接时,需要在网络协议栈的头部标记NCM接口。

最后介绍建立/终止CarPlay会话(session):

建立Carplay会话(session),车载设备首先需要与Apple设备建立IP网络连接,因此需要虚拟网络接口并分配MAC地址和IP地址,IP连接必须是IPv6。车载设备需要支持AppleBonjour零配置网络连接(zero-configuration networking)。一旦网络连接成功建立,车载设备将在CarPlay接口上设置(setup)和内容传输(content transfer)。需要注意的是,按协议要求,车载设备需要在与Apple设备网络连接建立好后的3秒钟内建立Carplay会话,如果与Apple设备的物理连接断开,车载设备也需要检测到该断开情况并且在1秒钟内终止CarPlay会话。
