HDMI认证测试项目详解

2025-05-07 • orange

HDMI认证测试由 HDMI Licensing Administrator（HDMI LA）指定，需在授权实验室完成，覆盖电气性能、协议兼容性、EMI/EMC等维度。

HDMI认证核心测试分类及具体项目：

一、电气性能测试：
验证硬件接口的信号完整性和电气参数，确保符合HDMI标准（如HDMI 2.1、2.0等）。

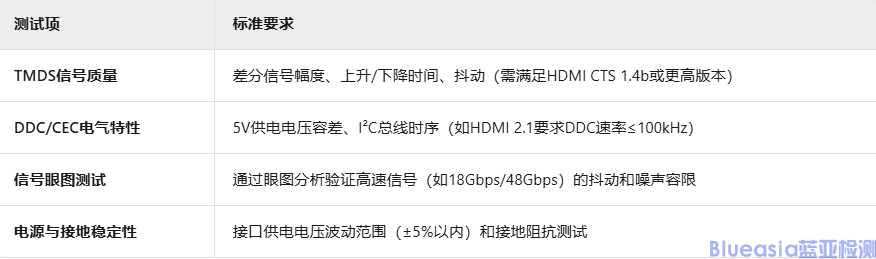

HDMI认证测试项目详解(图1)

二、协议兼容性测试：
确保设备遵循HDMI通信协议，正确处理数据包和功能指令。

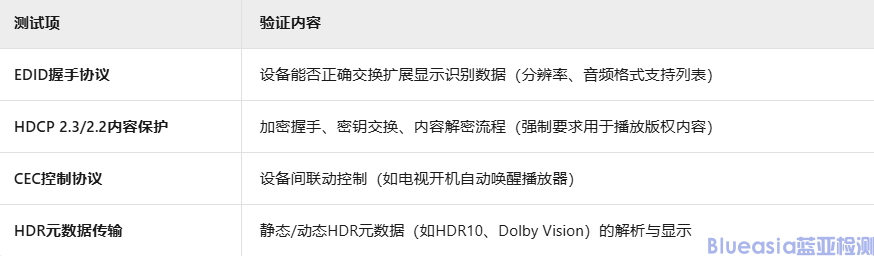

HDMI认证测试项目详解(图2)

三、功能与兼容性测试：
验证设备在实际使用场景中的互操作性和功能支持。

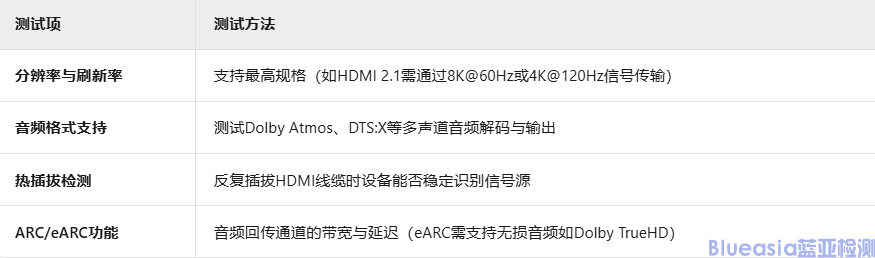

HDMI认证测试项目详解(图3)

四、EMI/EMC测试：
确保设备电磁辐射符合法规要求，避免干扰其他设备。

HDMI认证测试项目详解(图4)

五、线缆专项测试：
针对HDMI线缆的物理性能和信号损耗进行验证。

HDMI认证测试项目详解(图5)

HDMI认证测试流程与周期：

1.前期准备：

•提交产品技术文档（原理图、PCB布局、BOM表）。

•提供3-5台工程样机（含完整功能的量产版本）。

2.实验室测试：

• 周期：2-4周（视产品复杂度和测试排队情况）。

•费用：

◦消费类设备（如电视）：8,000 15,000美元。

◦高速线缆：5,000 12,000美元。

3.问题整改：

•若测试失败，需修改设计后重新送样复测（额外支付30%~50%费用）。

通过认证的设备将获得QID编号，可在产品和包装上标注 “HDMI® Certified”，合法进入全球市场。如需针对HDMI认证具体产品的流程细化，可进一步说明需求！可联系授权机构（如蓝亚技术：13632500972）。
